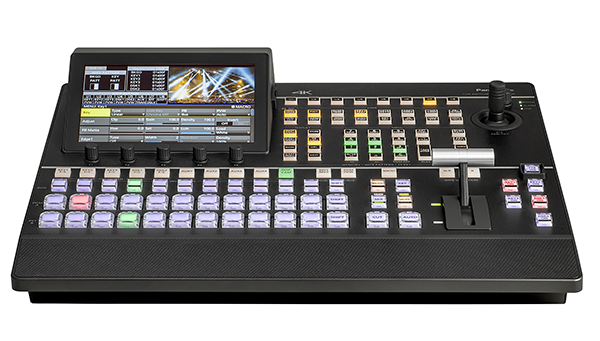

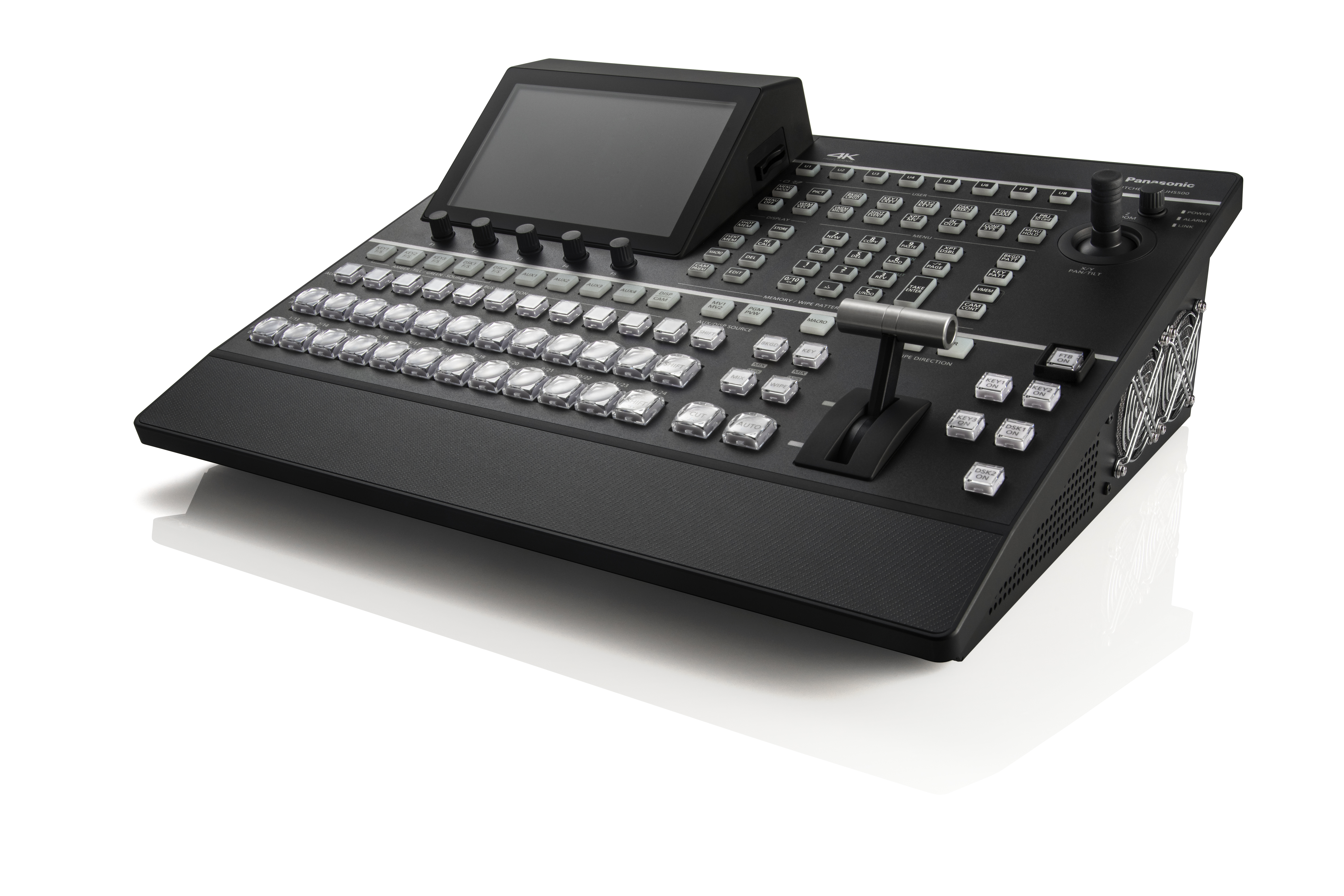

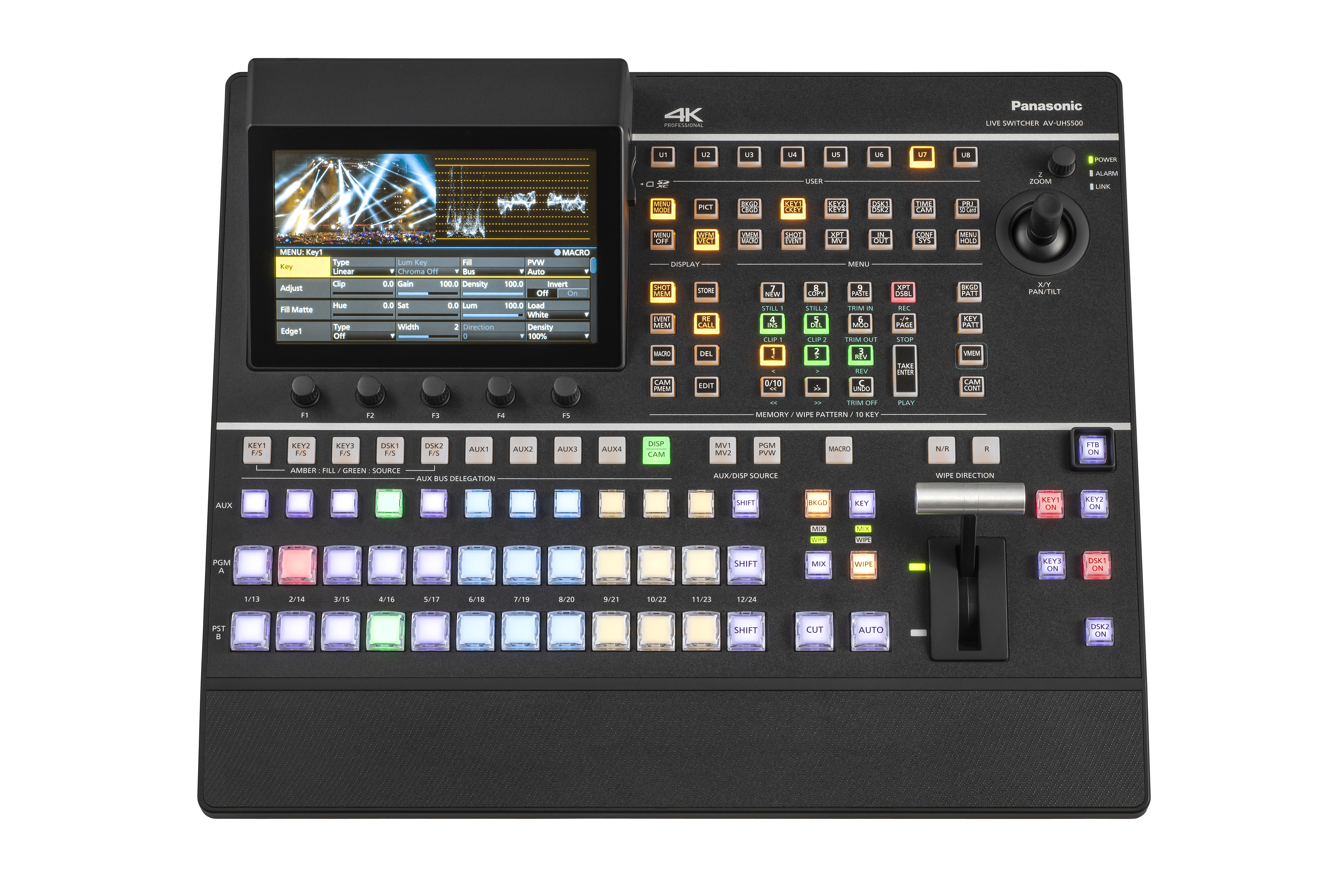

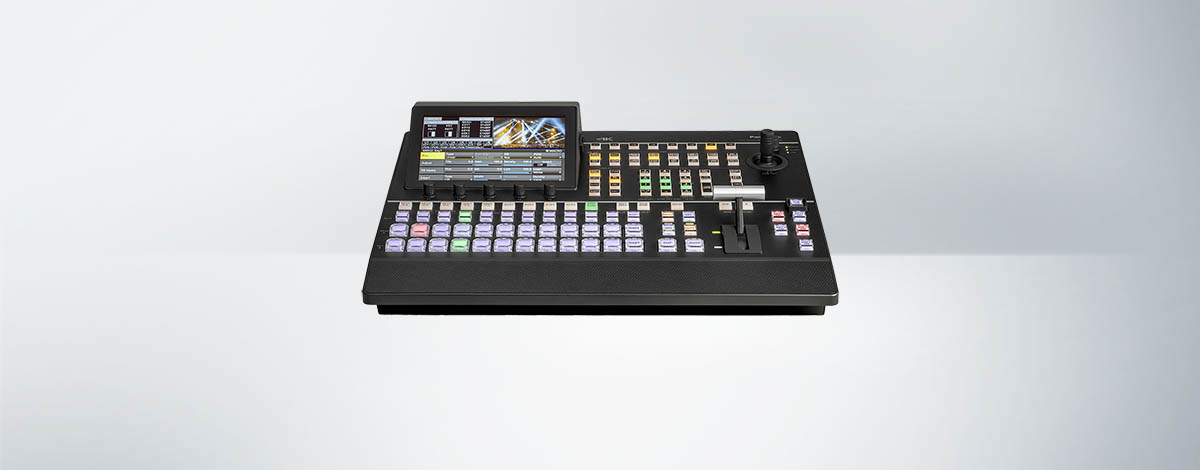

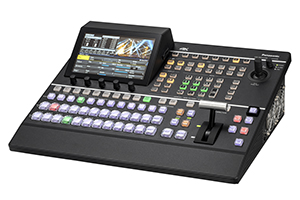

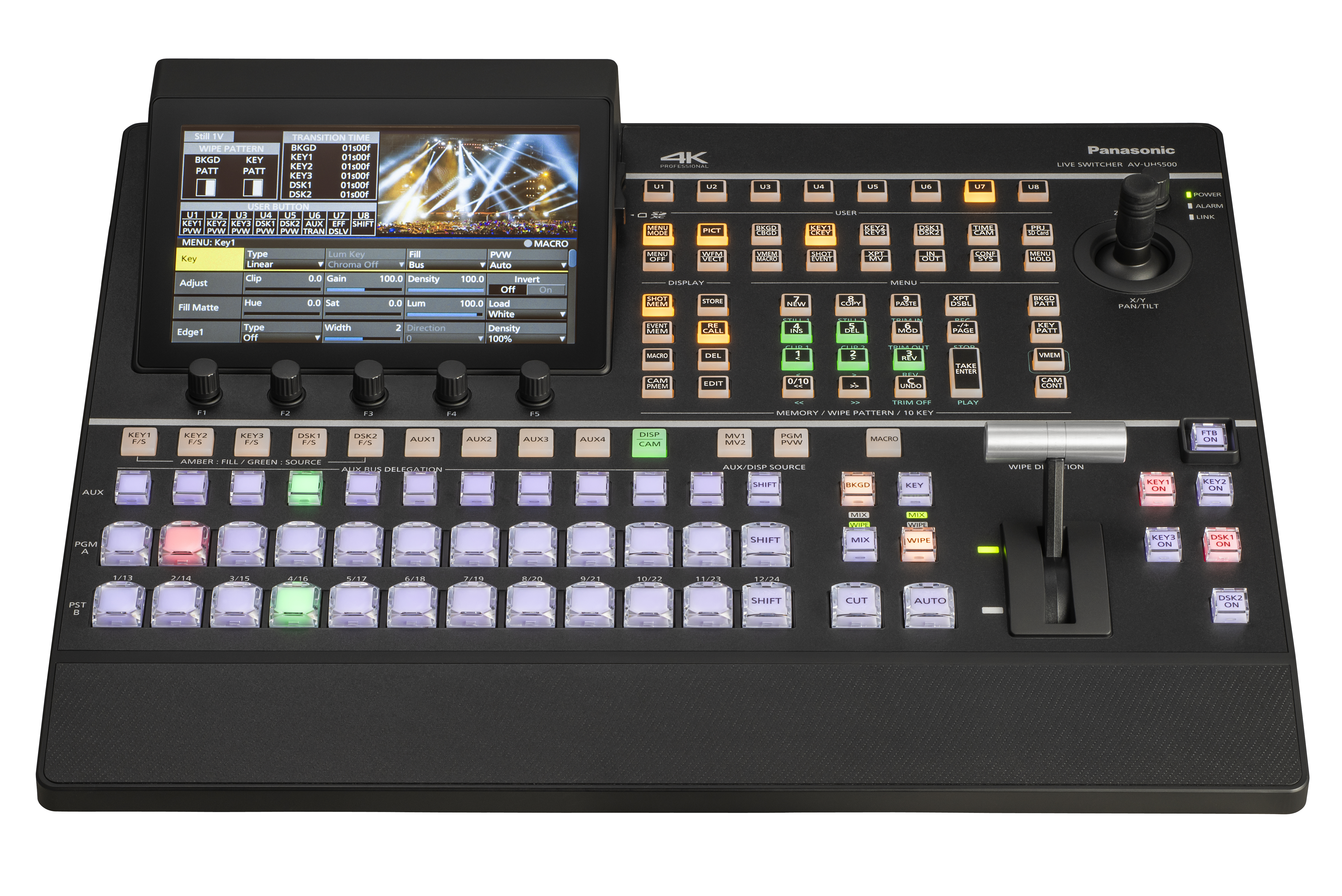

4K Live Switcher

AV-UHS500

4K/12G-SDI-compatibele, compacte Live Switcher.

Volledige specificaties Pagina delen

Belangrijkste kenmerken

Veelzijdige 12G-SDI/3G-SDI/HDMI interface ondersteuning

UHD/HD multi-formaat ondersteuning Uitgebreide functies met twee optionele unit sleuven

Standaard aantal in-/outputs: 8 ingangen / 7 uitgangen

Maximaal aantal in-/outputs (met optionele kaarten): Maximaal 16 ingangen/Maximaal 15 uitgangen

Vijf keyers voor uitstekende beeldeffecten

De 12G-SDI compatibele 4K Live Switcher AV-UHS500 beschikt over bijna alle basisfuncties van een hoogwaardig groot model en is geschikt voor 4K-videoproductie met dezelfde besturing als HD. De geïntegreerde behuizing is zeer gemakkelijk draagbaar, wat de switcher ideaal maakt voor muziek-, sport-, entertainment- en andere live-evenementen. De switcher biedt ondersteuning voor 4K/3G/HD in verschillende soorten indelingen. Daarnaast is het mogelijk om extra optionele eenheden te installeren voor uitbreiding tot wel 16 SDI-ingangen, voor een soepele werking op evenementen met veel camera's.

Keyers maken een verscheidenheid aan programmaprestaties mogelijk en daarom is de eenheid uitgerust met vijf keyers, waaronder een 2 ch van chroma-key en 2 ch van PinP. De switcher heeft ook een up/down-conversiefunctie, HDR/SDR-conversiefunctie en ITU-R BT.2020/BT.709-conversiefunctie.

Deze bieden de flexibiliteit om, als dat nodig is, video-output te selecteren in omgevingen waar verschillende formaten worden gebruikt. De 4K Live Switcher is eenvoudig te gebruiken voor diverse toepassingen, zoals enscenering, uitzending op stations en OB-busjes (voor uitzending op locatie), lezingen op universiteiten, enzovoort. De switcher biedt dus geweldige prestaties op het gebied van livevideoproductie op locatie.

Meer tonen Show less

Geavanceerde functionaliteit

Compatibel met meerdere indelingen in 4K/3G/HD.
Compatibel met meerdere 12G-SDI-/3G-SDI-/HDMI-interfaces.
Compacte, geïntegreerde behuizing, uitgerust met twee optionele eenheidsleuven.
Ingangen: Standaard SDI: 8 ch/16 ch max.¹ , standaard HDMI: 2 ch* 2/8 ch max.¹.
Uitgangen: Standaard SDI: 5 ch/13 ch max.¹ , standaard HDMI 2 ch* 3/8 ch max.¹.
5 keyers met 2 ch van chroma-key en 2 ch van PinP. •Ondersteunt een up/down-conversiefunctie, HDR/SDR-conversiefunctie en ITU-R BT.2020/BT.709-conversiefunctie.
Er zijn 4 AUX BUS-kanalen, AUX 1 en 2 met een functie voor mix-transitie en DSK 1 en 2 zijn toewijsbaar.
Een functie voor een externe cameracontroller, voor bediening van tot wel 16¹ geïntegreerde 4K/HD-camera's van Panasonic.

4K-modus / HD-modus

	HD-modus	4K-modus

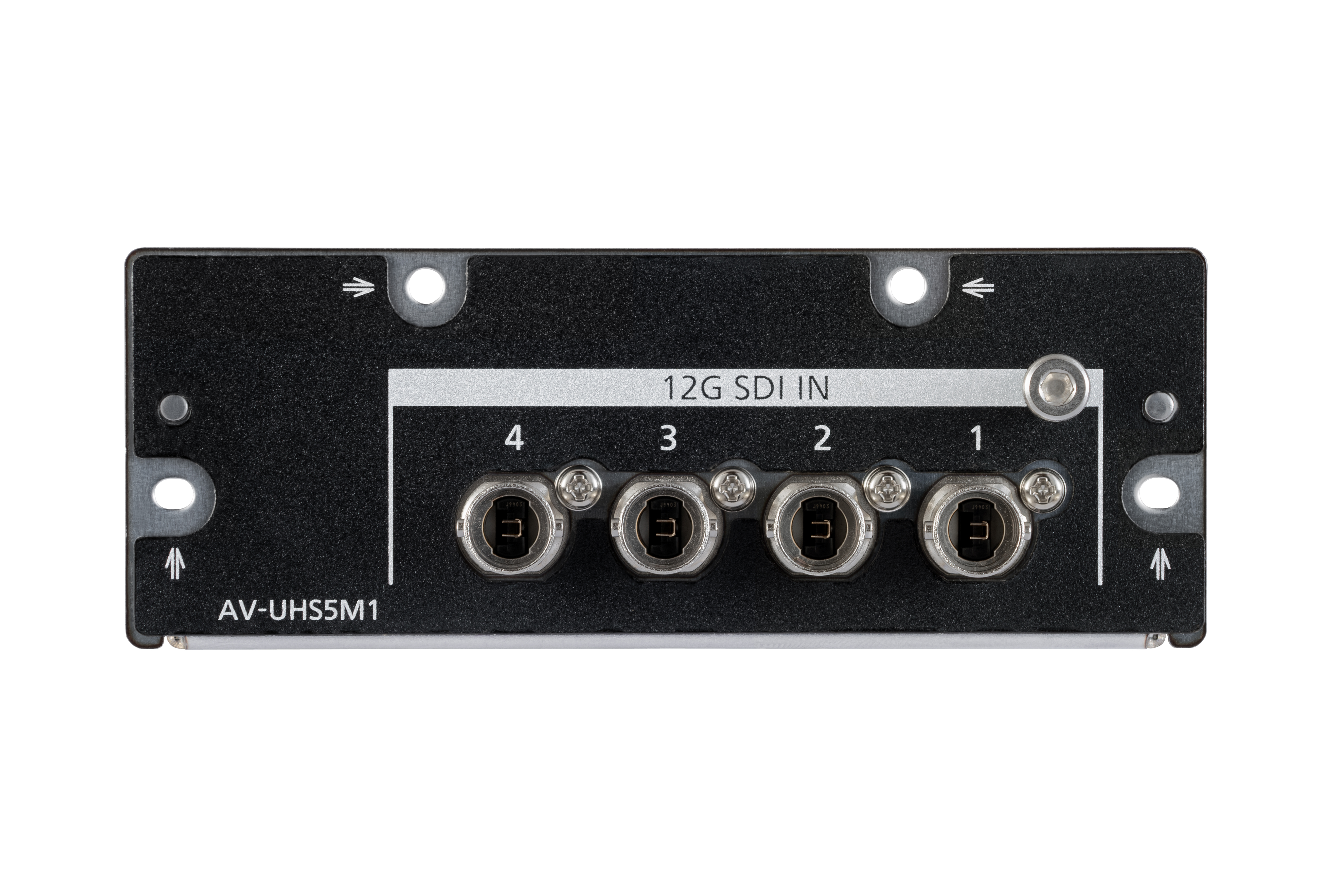

SDI-invoer	3G-SDI x 8 ch² (16 ch max. met extra eenheid voor SDI-ingang)	12G-SDI x 8 ch² (16 ch max. met extra eenheid voor SDI-ingang)

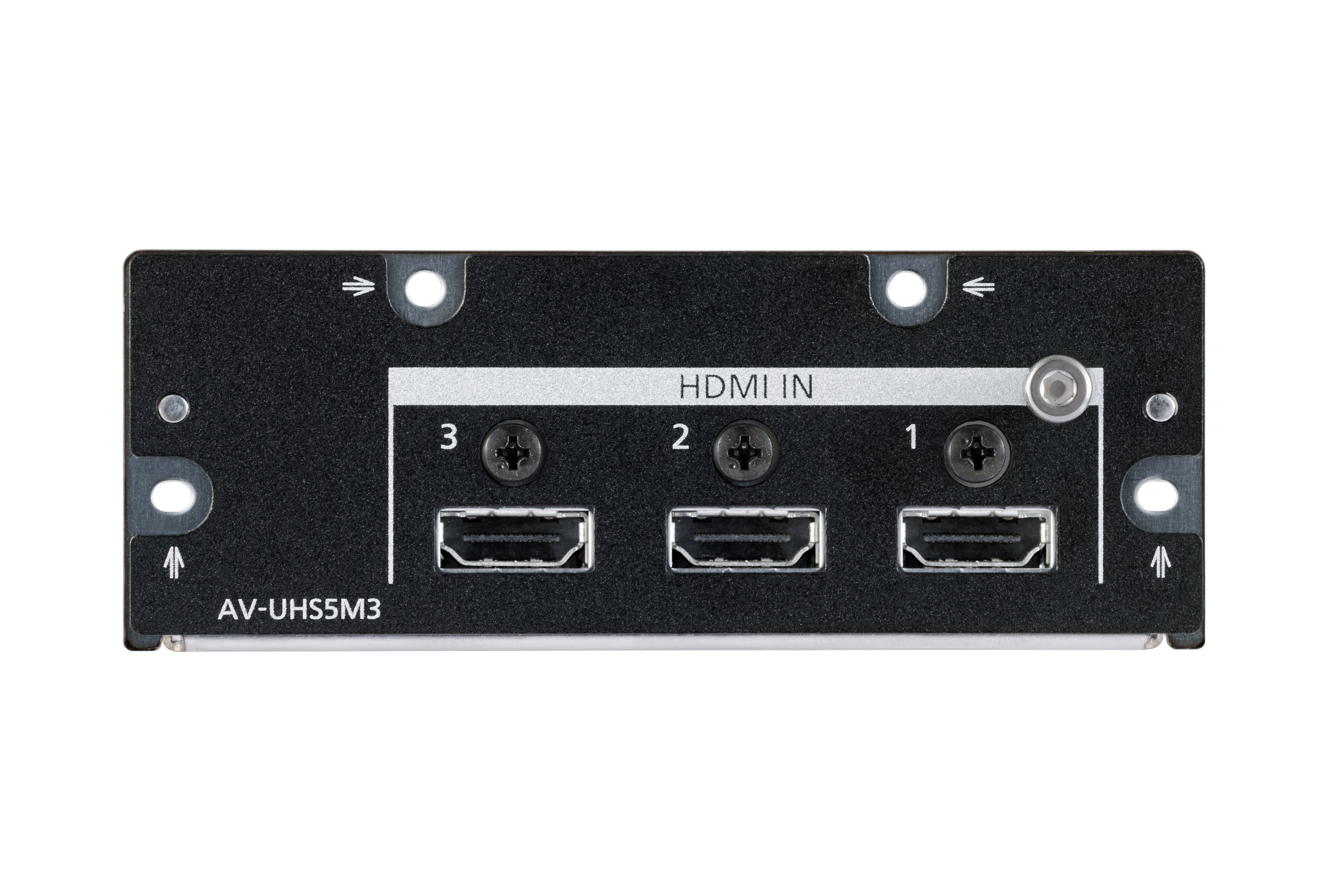

HDMI-invoer	2² (8 ch max. met extra eenheid voor HDMI-ingang)	2² (8 ch max. met extra eenheid voor HDMI-ingang)
Framesynchronisatie	Alle ingangen	Alle ingangen
SDI-uitvoer	3G-SDI x 5 ch (13 ch max. met extra eenheid voor SDI-uitgang)	12G-SDI x 5 ch (13 ch max. met extra eenheid voor SDI-uitgang)
HDMI-uitvoer	2³ (8 ch max. met extra eenheid voor HDMI-ingang)	2³ (8 ch max. met extra eenheid voor HDMI-ingang)
BKGD-transitie	MIX/WIPE/DVE	MIX/WIPE (4K DVE-eenheid is vereist voor DVE-transitie)
Keyer	5 (ME x 3, DSK x 2)	5 (ME x 3, DSK x 2)
Chroma-key	2	2
KEY-transitie	MIX/WIPE/DVE	MIX/WIPE (4K DVE-eenheid is vereist voor DVE-transitie)
PinP	Inbegrepen in keyer	Inbegrepen in keyer
Multiviewer (alleen HD-uitgang)	2	2

3840 x 2160	59.94p, 50p, 29.97p, 25p, 24p, 23.98p
1080	59.94p, 50p. 29.97Psf, 25Psf, 24Psf, 23.98Psf, 59.94i, 50i
720	59.94p, 50p

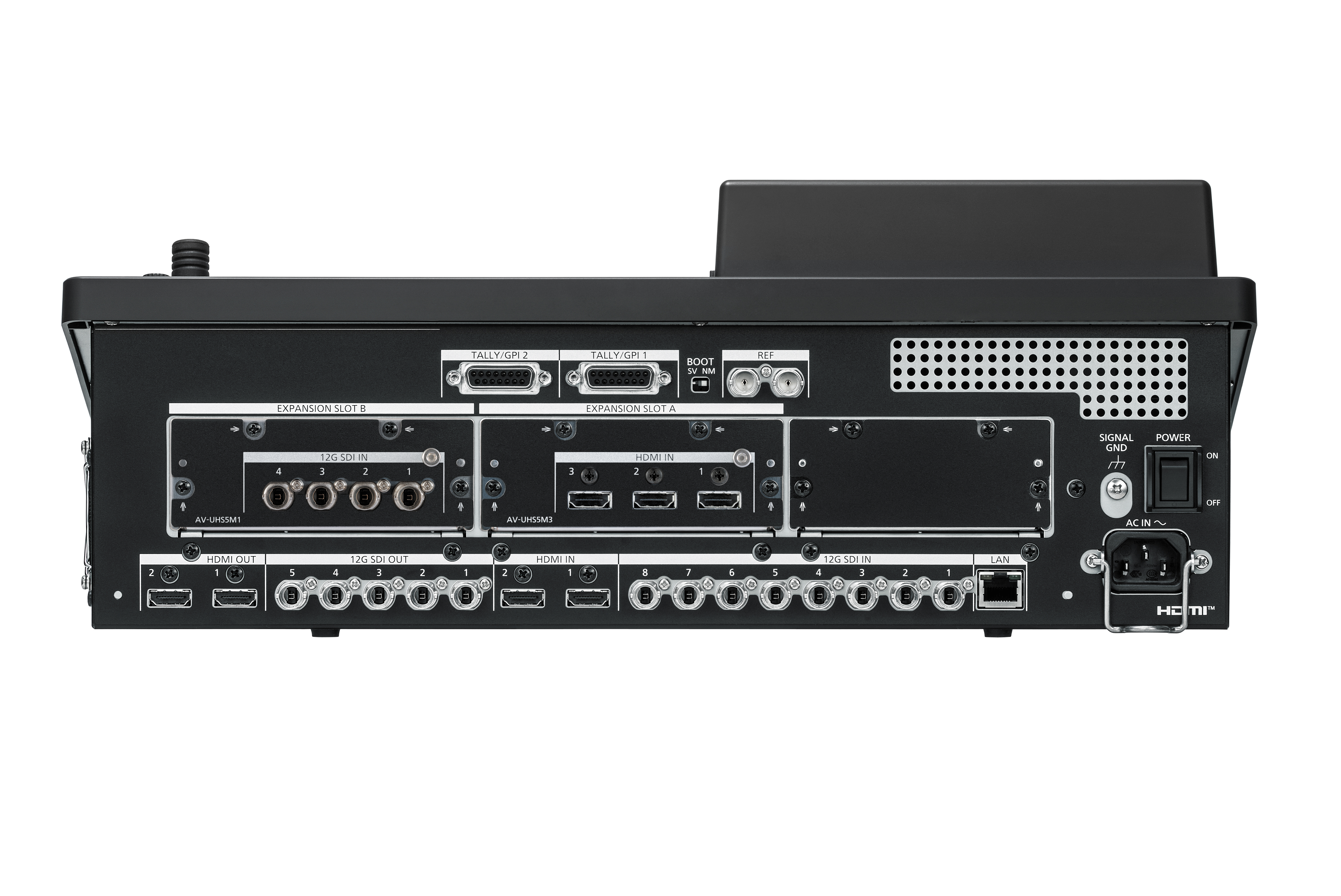

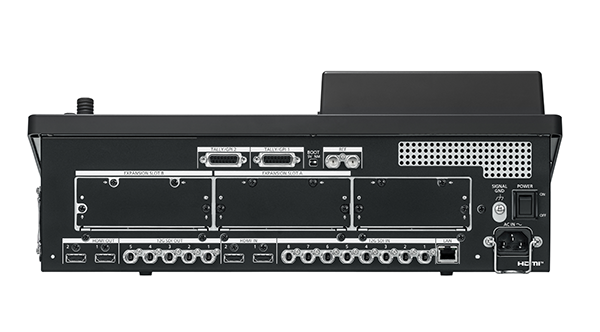

Achteraanzicht

* NDI® is a new protocol developed by NewTek, Inc. that supports IP video production workflow. NDI® is a registered trademark of NewTek, Inc. in the United States and other countries. In this instance, NDI® is used to indicate low latency with high bandwidth NDI®, NDI® | HX is used to indicate high efficiency low bandwidth NDI® | HX.

Product galerij

Only videos

Only images

Alle

Tabel specificaties

Power Supply	AC 100 V to 240 V, 50 Hz/60 Hz
Current Consumption	1.5 A
Ambient Operating Temperature	0°C to 40°C (32°F to 104°F)
Ambient Operating Humidity	10% to 90% (no condensation)
Storage Temperature	0°C to 40°C (32°F to 104°F)
Storage Humidity	10% to 90% (no condensation)
Weight	Approx. 7 kg ( Approx.15.4 lb)
Dimensions (W×H×D)	440 mm x 170 mm x 360 mm (17-5/16 inches x 6-11/16 inches x 14-3/16 inches) (excluding protrusions)

Volledige specificaties

Accessoires & Software

Live Switcher & Mixers

Live Switcher & Mixers

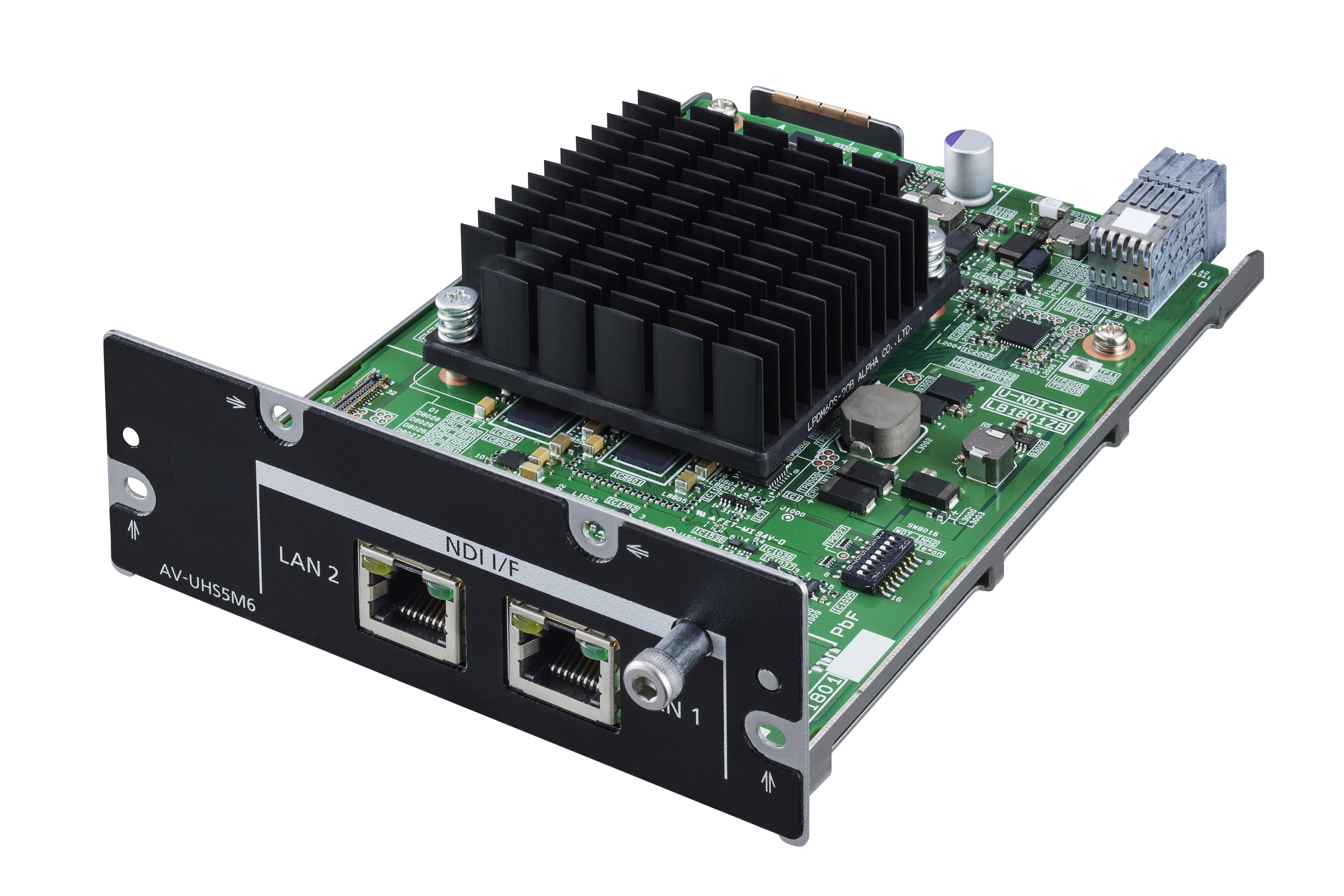

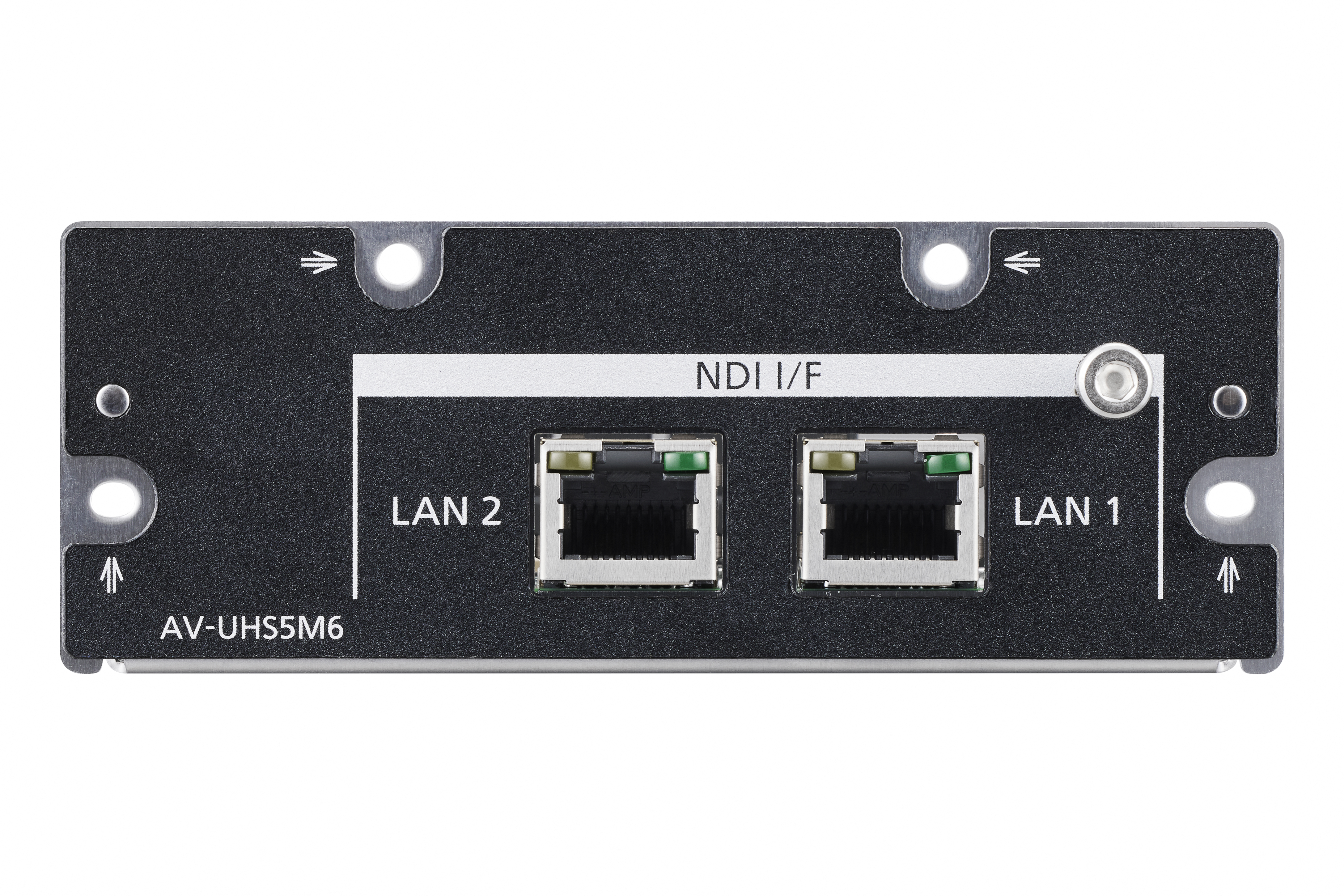

AV-UHS5M6G

With this NDI I/F Unit attached, the Live Switcher AV-UHS500 supports input and output via the high quality, low latency video transmission of NDI®* and the stable, low bit rate transmission of NDI®|HX*. This enables the construction of IP streaming systems covering operations from video transmission to camera control using a single LAN cable and supports remote live video production at sports and other event venues.* In this instance, NDI® is used to indicate low latency with high bandwidth NDI®, NDI®|HX is used to indicate high efficiency low bandwidth NDI®|HX. NDI® is a new protocol developed by NewTek, Inc. that supports IP video production workflow. NDI® is a registered trademark of NewTek, Inc. in the United States.

View product

Key Features
NDI®1 and NDI®\|HX1 signals can be input directly from cameras to the AV-UHS500 using a single LAN cable.
NDI®*1 signals enable the AV-UHS500 to be connected to a streaming PC using a single LAN cable.
Hardware processing enables the construction of highly-reliable IP systems.
Remote live production that supports video transmission and camera control can be achieved when used in a system with Panasonic cameras2 with NDI®1 and NDI®\|HX*1 support.

Showing 1 of 1

Bijbehorende producten

4K product line-up

AW-UE30

4K PTZ-camera met 20x optische zoom en ondersteuning voor SRT en zoom

View product

Key Features
1/2.5-type 4K MOS-sensor, 74,1° gezichtsveld en 20x optische zoom
Ingebouwde Auto Tracking-functie
Direct Drive-systeem voor verbeterde responsiviteit en stilte
Beeldstabilisator voor stabiele video-opnamen
Uitstekende systeemflexibiliteit voor slimme bedrading en soepele bediening

4K product line-up

AW-UE160

4K PTZ-camera voor een tijdperk van verbeterde creativiteit en het nastreven van visuele expressie.

View product

Key Features
Compromisloze opnameprestaties en bediening
Optisch laagdoorlaatfilter vermindert moiré aanzienlijk
Nieuw ontwikkelde 4K-sensor met superieure gevoeligheid
Aanzienlijk verbeterde autofocus met geavanceerde technologie
SMPTE 2110 Ondersteuning bij aankoop van extra softwaresleutel
Realiseer videoproductie van de volgende generatie met verschillende opnamemethoden en -functies.
Gebruiksgemak en veelzijdigheid verminderen de stress bij opnames op locatie.

4K product line-up

AW-UE150

De AW-UE150 wordt de nieuwste toevoeging aan het uitgebreide assortiment aan PTZ-camera's van Panasonic. Uitgerust met een MOS-sensor van 1-type, ondersteunt deze nieuwe PTZ-camera een hoge videokwaliteit met 4K 50p, een beeldhoek van 75,1 graden, 20x optische zoom en ondersteunt verschillende aansluitingen, waaronder 12G-SDI, HDMI, glasvezel en IP. Gelijktijdige 4K/HD-bediening maakt van deze PTZ-camera een topproduct, dat ideaal is voor degenen die hun systeem toekomstbestendig willen maken.

View product

Key Features
Eerste 4K 50p Geïntegreerde PTZ-Camera
75.1° horizontale beeldhoek (wijdste in deze klasse)
Verschillende 4K-interfaces (12G-SDI, HDMI, glasvezel, IP)
20x Optische Zoom + iZoom
4K/HD Gelijktijdige Output

4K product line-up

AW-UE100

De AW-UE100 wordt de nieuwste toevoeging aan het uitgebreide assortiment aan PTZ-camera's van Panasonic.

View product

Key Features
Ondersteunt een breed spectrum aan IP-transmissieprotocollen, waaronder NDI®2, NDI®\|HX en SRT3
Ondersteunt 4K 60p/50p*1-opname en 12G-SDI-output
Wordt geleverd met een groothoeklens met een gezichtsveld van 74,1° en een optische zoom van 24x
Ondersteunt FreeD*7 voor creatie van AR/VR-systemen
Is voorzien van nieuwe mechanische pan/tilt-functies voor een betere responsiviteit en stillere werking

Showing 4 of 10

Power Supply	AC 100 V to 240 V, 50 Hz/60 Hz
Current Consumption	1.5 A
Ambient Operating Temperature	0°C to 40°C (32°F to 104°F)
Ambient Operating Humidity	10% to 90% (no condensation)
Storage Temperature	0°C to 40°C (32°F to 104°F)
Storage Humidity	10% to 90% (no condensation)
Weight	Approx. 7 kg ( Approx.15.4 lb)
Dimensions (W×H×D)	440 mm x 170 mm x 360 mm (17-5/16 inches x 6-11/16 inches x 14-3/16 inches) (excluding protrusions)
Signal Formats	2160/59.94p, 50p, 29.97p1, 25p1, 24p1, 23.98p1, 1080/59.94p, 50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i, 720/59.94p, 50p
Signal Processing	R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit (Only for HDMI) Y: CB: CR 4: 2: 2 10 bit
ME Number	1ME
REF Terminal	In Genlock mode: Black burst or Tri-level Sync input signals (with loop-through) • Loop-through output is performed in external sync mode. • If loop-through output is not going to be used, provide a 75 Ω termination. • Connectors : BNC x 2 • Same field frequencies as those of the system formats supported. • With the 24.00p format, Black Burst input signal is not supported. • With the 1080/23.98PsF format, black burst with 10 Field ID (SMPTE318M standard met) or Trilevel Sync signals supported. • BB signals are output from two connectors in the internal sync mode.
Video Delay Time	1 line (H): When the frame synchronizer setting is [Off] and neither the up-converter nor the down-converter is operating 1 frame (F): When the frame synchronizer setting is [On] and the up-converter and down-converter are operating • When the signals have passed through PinP, DVE, multi view, down-converter or HDMI IN, a maximum delay of 1 frame is applied in each case
LAN Terminal	Compatible with 1000BASE-TX and AUTO-MDIX (For IP control) • Connecting cable: LAN cable (CAT5E), max. 100 m (328 ft), STP (Shielded Twisted Pair) cable recommended • Connectors : RJ-45
Tally/GPI	INPUT: 8 inputs general-purpose, photocoupler sensing OUTPUT: 19 outputs; selected from R/G tally, general-purpose ALARM: 1 output, open collector output (negative logic)
Footnote	*1: Support is planned with a firmware update in spring 2020.
