TH-86SQ2H 86-inch Class 4K UHD High Brightness Professional Display

TH-86SQ2H

Standard 4K Displays Excelling in Brightness, Reliability, and System Scalability

Volledige specificaties Pagina delen

Belangrijkste kenmerken

4K high-brightness panel offering high image quality and high visibility

A lineup boasting reliability and flexible installation adapted to diverse use cases

System scalability to enable a wide range of system integration

SQ2H-serie
TYPE BEELDSCHERM	TH-98SQ2H	TH-86SQ2H	TH-75SQ2H	TH-65SQ2H	TH-55SQ2H	TH-50SQ2H	TH-43SQ2H
Schermgrootte	98-inch klasse	86-inch klasse	75-inch klasse	65-inch klasse	55-inch klasse	50-inch klasse	43-inch klasse
Helderheid	700 cd/m²	700 cd/m²	700 cd/m²	700 cd/m²	700 cd/m²	700 cd/m²	700 cd/m²
Oppervlaktebehandeling van panelen	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)	Anti-verblinding (Nevel 25%)
Resolutie	4K (3840 x 2160)	4K (3840 x 2160)	4K (3840 x 2160)	4K (3840 x 2160)	4K (3840 x 2160)	4K (3840 x 2160)	4K (3840 x 2160)
Werkingsduur	24 u/dag	24 u/dag	24 u/dag	24 u/dag	24 u/dag	24 u/dag	24 u/dag

Standaard 4K-schermen blinken uit in helderheid, betrouwbaarheid en schaalbaarheid van het systeem.

Verbluffende Panasonic 4K-kwaliteit tot in de kleinste details

Met ongeveer 8.290.000 pixels, oftewel ongeveer vier keer het aantal pixels van een Full HD-scherm, zijn de beelden uiterst gedetailleerd. Dit dynamische scherm met groot scherm archiveert levensechte, fijn genuanceerde beelden. Het 4K-scherm is een uitstekende keuze voor vergaderruimtes waar beelden vaak van dichtbij worden bekeken, en creëert een indrukwekkende sfeer in bewegwijzeringstoepassingen voor commerciële faciliteiten. Verwacht mag worden dat het veel aandacht zal trekken.

Een duidelijke weergave van beelden, zelfs op fel verlichte plaatsen

De SQ2H-serie heeft een helderheid van 700 cd/m² om veel helderdere beelden te leveren dan een conventioneel 4K-scherm.
Ultrahoge resolutie 4K-schermen uit de "SQ2H"-serie met een heldere 700 cd/m² bieden een sterke zichtbaarheid, zelfs in heldere omstandigheden, om veel helderdere beelden te leveren dan een conventioneel scherm.
Zelfs naast een raam kunnen deze displays effectief worden gebruikt om informatie te delen in een klaslokaal of vergaderruimte, en zijn ze zeer geschikt voor digitale bewegwijzering in de winkel die in goed verlichte ruimtes wordt geplaatst.

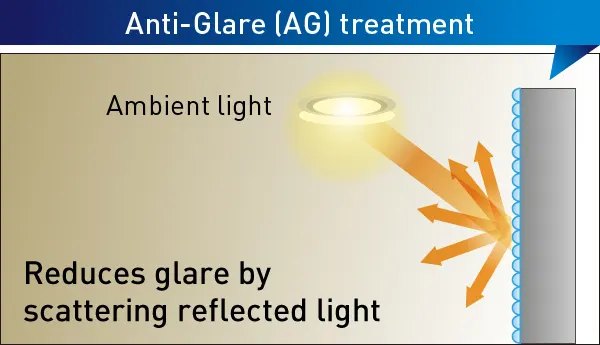

Goed leesbare oppervlaktebewerking van het paneel

De SQ2H-serie maakt gebruik van een paneel met antireflectieverwerking (AG) dat het concaaf/convexe oppervlak gebruikt om het licht van de zon en verlichtingsapparatuur te verspreiden. Omdat het externe reflecties onderdrukt om een betere leesbaarheid te behouden, is het ideaal voor gebruik in vergaderzalen en collegezalen.

Hoge betrouwbaarheid maakt continue 24/7 werking mogelijk

De SQ2H-serie is in staat om continu 24/7 te werken. Het biedt betrouwbaar gebruik in openbare ruimtes waar veel mensen samenkomen, zoals treinstations, luchthavens en winkelcentra, maar ook voor installatie in controlekamers.

^{* Bewegende beelden worden aanbevolen bij weergave gedurende lange tijd. Als u gedurende een langere periode stilstaande beelden weergeeft, kan de beeldretentie op het scherm blijven staan. Beeldretentie kan echter geleidelijk verdwijnen door bewegende beelden weer te geven.}

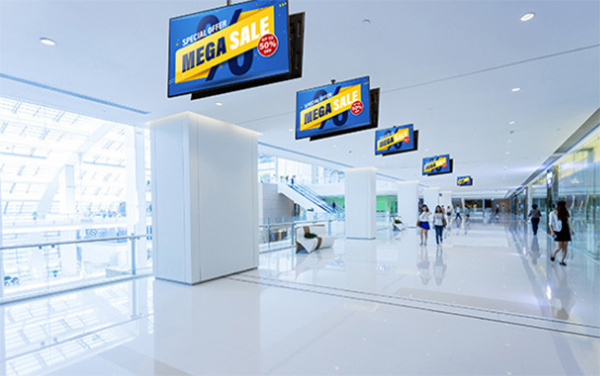

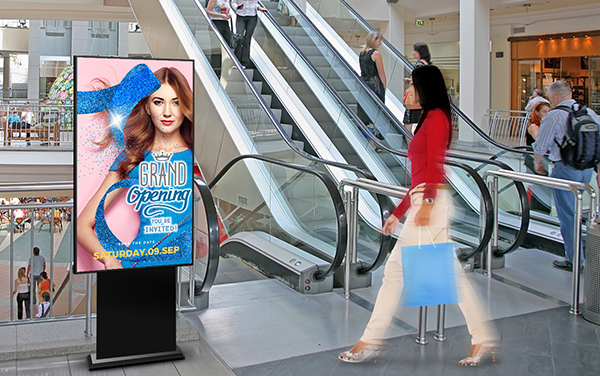

Kies de installatie die past bij uw toepassing

Brede line-up van 98 tot 43 inch modellen die bij uw ruimte passen, variërend van kleine hoekjes zoals een huddle room tot het hoofdscherm in een vergaderruimte. De displays kunnen ook tot 20 graden voorover hellend worden geïnstalleerd, om de leesbaarheid te behouden bij montage op hoge plaatsen.

Ondersteunt de Next-Generation sleufstandaard uit de Intel® SDM-specificatie

De SQ2H-serie is uitgerust met de Intel^® SDM-specificatieslotstandaard die 4K-signalen ondersteunt. In combinatie met het interfacebord* kunt u eenvoudig een ingebouwde pc gebruiken en verschillende interfaces toevoegen.

^{* Intel SDM-specifieke functiekaarten van® derden worden apart verkocht. Panasonic kan de werking van apparaten van derden niet garanderen. De overdrachtsmethode naar de sleuf moet via een HDMI-signaal™ zijn.}

Interface Uitbreidbaarheid met SLOT

Overvloedige aansluitklemmen maken aansluiting op verschillende apparaten mogelijk

Uitgerust met HDMI-ingangen™ (x 3), pc- en USB Type-C-video-ingangen. Verschillende video-inhoud kan worden weergegeven door externe apparaten aan te sluiten, afhankelijk van de gebruiksomgeving. Wanneer de SQ2H-serie via USB Type-C op een pc is aangesloten, kan de pc tot 60 W stroom krijgen*.

^{* In dit geval kan de sleuf niet worden gebruikt. De maximale stroomvoorziening bij gebruik van de sleuf is 5 V/1,5 A.}

Ondersteunt LAN Control Connection

De SQ2H-serie kan worden aangestuurd via LAN of serieel. Gelijktijdige aansturing en gecentraliseerd beheer kunnen via een netwerk worden uitgevoerd. Het is ook compatibel met AMX, Crestron Connected™ en Crestron XiO Cloud™*.

^{* De hoofdsoftware van het beeldscherm, Ver. 2.61 of hoger wordt ondersteund.}

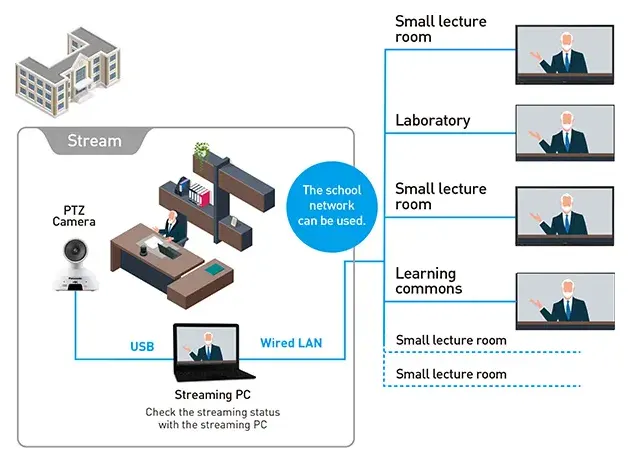

Schermoverdrachtsfunctie1 waarmee u afbeeldingen kunt distribueren naar schermen in elk klaslokaal en elke vergaderruimte

Compatibel met de Screen Transfer Ver.2.3-software die het pc-scherm op maximaal 64 schermen weergeeft via een bekabeld LAN.
Distribueer lezingen van het schoolhoofd of de leraar en de status van interne training naar meerdere klaslokalen en vergaderruimten, en bevestig de distributiestatus vanaf een pc.
Door gebruik te maken van de prioriteitsverdelingsfunctie kunt u beelden in de verkeerde volgorde verspreiden of door de stroom automatisch in te schakelen, zodat u berichten kunt verspreiden tijdens een noodgeval.

^{1: Voor meer informatie,}^{Software voor schermoverdracht}

Verlichtingssterkte/nabijheid/kleursensor

Door de meegeleverde sensormodule aan te sluiten, kunnen de helderheid en tint worden aangepast aan de kijkomgeving. Bovendien is het mogelijk om het vermogen en het afspelen van inhoud te regelen door de hand boven de sensor te houden.

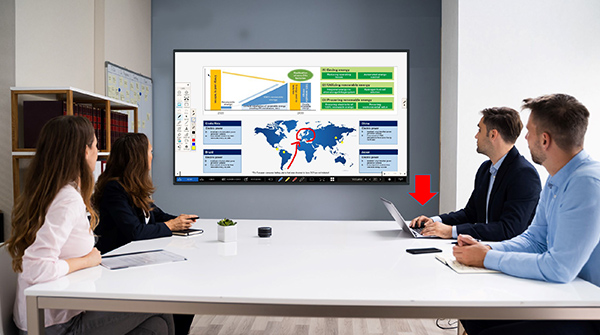

Maakt schrijven op het scherm mogelijk

De SQ2H-serie is uitgerust met een whiteboardfunctie. Door de USB-ontvanger van de muis op het display in te stellen, kunt u de muis gebruiken om op het beeldscherm te schrijven en in/uit te zoomen. Dit is handig voor het faciliteren van efficiënt vergaderen.

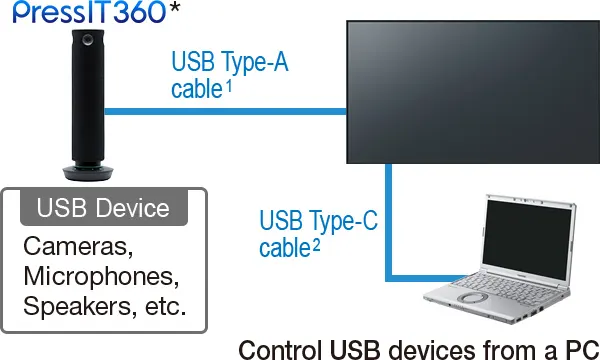

USB-doorvoerfunctie om tijd en moeite te besparen bij het voorbereiden van vergaderingen

USB-apparaten die via USB Type-A zijn aangesloten, kunnen worden bediend vanaf een pc die via USB Type-C op het beeldscherm is aangesloten. Als USB-apparaten zoals camera's, luidsprekers en microfoons permanent in de vergaderruimte zijn geïnstalleerd, sluit u gewoon de USB Type-C-kabel aan op de pc om de vergadering onmiddellijk te starten.

^{* De totale lengte van USB-kabels 1 en 2 mag niet langer zijn dan 4 m.}
^{De werking is niet gegarandeerd met alle USB-kabels.}

^{* Gebruik bij het aansluiten op PressIT 360 een USB Type-C (PressIT 360 zijde) naar USB Type-A (beeldschermzijde) kabel.}

Dynamic Signage is mogelijk met de Portrait Zoom

Splits de inhoud van afbeeldingsbronnen en vergroot de weergave in staande richting. Het is niet nodig om een speciaal apparaat, zoals een processor, te gebruiken tijdens het maken van inhoud van verschillende afbeeldingen. Door drie SQ2H-modellen verticaal te plaatsen, ontstaat een scherm dat gelijk is aan 112 inch. Dit maakt goed zichtbare winkelbewegwijzering mogelijk.

^{De beeldkwaliteit kan verslechteren wanneer de afbeelding wordt vergroot.}

Het scherm heeft een ingebouwde 4K-compatibele USB-mediaspeler

Als u een USB-geheugenstick plaatst waarop inhoud is opgeslagen, start het afspelen automatisch. Dankzij de 4K-compatibiliteit is zo 4K digital signage mogelijk zonder dat een pc of settopbox moet worden gebruikt. Het kan¹ worden afgespeeld zonder markeringsgebieden en zwarte beelden te onderbreken. Inhoud kan ook via LAN worden geschakeld of meerdere schermen kunnen worden bediend.²

^{Als het vanwege installatieomstandigheden moeilijk is om een USB-geheugen te plaatsen, gebruik dan een in de handel verkrijgbare verlengkabel.}

^{1: Sommige bestanden kunnen niet worden afgespeeld, zelfs niet als ze de ondersteunde indeling hebben. Zie de}^{gebruiksaanwijzing} voor meer informatie over de beperkingen^.

^2:^{Multi Monitoring & Control Software (gratis)}^{is vereist.}

Pc-software maakt het afspelen en beheren van inhoud nog eenvoudiger en handiger

De SQ2H-serie is voorzien van een USB Media Player-functie waarmee eenvoudig signage kan worden afgespeeld. Content Management Software is applicatiesoftware voor het plannen van het afspelen van narrowcasting op een computer. Het maakt het ook mogelijk om poser AAN/UIT te zetten.

^{* Ga voor meer informatie over Content Management Software naar}^{software downloaden}^.

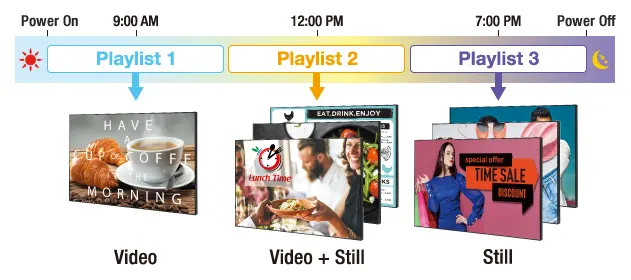

Speel inhoud automatisch af met de planningsfunctie

Content Management Software voor PC Versie 3.2 (gratis) maakt het mogelijk om eenvoudig afspeellijsten te maken met media-ondersteuning, waaronder combinaties van foto's en videobeelden. U kunt schema's instellen voor het afspelen en beëindigen van uw media-afspeellijst op vooraf bepaalde datums en tijden.

Handige synchronisatie van afspeellijsten en schema's

Afspeellijsten en schema's die met Content Management Software zijn gemaakt, kunnen worden overgebracht naar schermen met USB-geheugen of via LAN. Gesynchroniseerd afspelen op meerdere beeldschermen wordt ook ondersteund.

Tabel specificaties

Panel \| Panel size	86-inch (2174.2 mm)
Panel \| Pixels (H x V)	3840 x 2160
Panel \| Brightness (typ.)	700 cd/m2
Panel \| Contrast	(TBD)
Panel \| Viewing angle [(T/B)/(L/R)]	(TBD)
Panel \| Panel surface treatment	Anti-glare treatment (Haze 25 %)
Dimension (WxHxD) \| Including handles	1929 x 1100 x 96 mm (75.95" x 43.31" x3.76") (TBD)

Volledige specificaties

Productserie

SQ2H Series

SQ2H Series
Model	TH-55SQ2H	TH-50SQ2H	TH-43SQ2H	TH-98SQ2H	TH-86SQ2H	TH-75SQ2H	TH-65SQ2H
Screen Size	55-inch (1387.8 mm)	50-inch (1257.3 mm)	43-inch (1079.8 mm)	98-inch (2476.9 mm)	86-inch (2174.2 mm)	75-inch (1892.7 mm)	65-inch (1638.9 mm)
Brightness	700 cd/m2	700 cd/m2	700 cd/m2	700 cd/m2	700 cd/m2	700 cd/m2	700 cd/m2
Panel Surface Treatment	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)	Anti-glare treatment (Haze 25 %)
Terminals \| HDMI IN	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)	HDMI™ x 3 (compatible with HDCP2.2)
Terminals \| Audio Out	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1	Stereo mini jack (φ3.5 mm) x 1
Terminals \| LAN	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX
Terminals \| USB	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported), USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported), USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)
Terminals \| Slot	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A
Operating time	24 h/day	24 h/day	24 h/day	24 h/day	24 h/day	24 h/day	24 h/day
Power Consumption	(TBD)	(TBD)	(TBD)	(TBD)	(TBD)	(TBD)	(TBD)
Weight	18.4 kg/40.5 lbs (TBD)	15.8 kg/34.8 lbs (TBD)	11.9 kg/26.2 lbs (TBD)	(TBD)	50.7 kg/111.8 lbs (TBD)	37.3 kg/82.2 lbs (TBD)	29.7 kg/65.5 lbs (TBD)
Contrast Ratio	5000:1	4000:1	1200:1	1200:1	(TBD)	(TBD)	(TBD)

Accessoires & Software

SDM board

APantac SDM - compatibel met Panasonic

SDM board

TY-SDVoE-SDM

SDVoE-ontvanger voor SDM

View product

Key Features
SDVoE-ontvanger voor SDM-S
Ondersteunt HDMI 2.0 / HDCP 2.2 / 1.4
Ondersteunt UHD, RGB/4:4:4, 8-bit, 4:2:0, 10-bit en 12-bits, HDR
Ondersteunt alle resoluties tot 594 MHz
Ondersteunt HDR-doorvoer

Apantac SDM - compatibel met Panasonic

SDM board

TY-SDI-HDTV-SDM

12G SDI-ontvanger voor SDM

View product

Key Features
UHD SDI-ontvanger voor SDM-S
Ondersteunt 12G/6G/3G/HD-SDI-invoer
SDI-lus uit
Output volgt op input op Rec 709/2020
Maximaal stroomverbruik van 9,5 W

Apantac SDM - compatibel met Panasonic

SDM board

TY-HDBT-SDM

UHD HDBaseT ontvanger voor SDM-S en SDM-L

View product

Key Features
UHD HDBaseT ontvanger voor SDM-S
Wordt geleverd met adapter voor SDM-L
Ondersteunt HDMI 2.0/HDCP 2.2
Verlengt het HDMI-signaal (1080P@12 bit) tot 100 meter
Breidt HDMI-signalen (UHD@4:4:4) uit tot 70 meter

Showing 3 of 3

Panel \| Panel size	86-inch (2174.2 mm)
Panel \| Pixels (H x V)	3840 x 2160
Panel \| Brightness (typ.)	700 cd/m2
Panel \| Contrast	(TBD)
Panel \| Viewing angle [(T/B)/(L/R)]	(TBD)
Panel \| Panel surface treatment	Anti-glare treatment (Haze 25 %)
Terminals \| HDMI™ IN	HDMI™ x 3 (compatible with HDCP2.2)
Terminals \| PC In	mini D-sub 15 pin
Terminals \| USB	USB Type A x 1 (DC 5V / Max. 1 A, USB 3.0 is supported),USB Type A x 1 (DC 5V / Max. 2 A, USB 2.0 is supported),USB Type C x 1 (Max 60 W Power Delivery compatible, USB2.0 is supported, DP Alt Mode compatible)
Terminals \| Serial In	D-sub 9 pin RS-232C compatible
Terminals \| IR IN / OUT	Stereo mini jack (φ3.5 mm) x 1/x 1
Terminals \| LAN	RJ45 x 1 compatible with PJLink™ 10BASE-T/100BASE-TX
Terminals \| Slot	Intel® SDM standard SDM-S / SDM-L, 3.3 V / Max. 1.1 A, 12V / Max. 5.5 A
Terminals \| Audio In	Stereo mini jack (φ3.5 mm) x 1
Terminals \| Audio Out	Stereo mini jack (φ3.5 mm) x 1
Operating Time	24 h/day
Portrait / Tilt setting	Yes / 20 degrees forward and backward with landscape/portrait setting (TBD)
Built in Speaker	10 W x 2
Power Consumption	(TBD)
Dimension (WxHxD) \| Excluding handles	1929 x 1100 x 70 mm (75.95" x 43.31" x2.74") (TBD)
Dimension (WxHxD) \| Including handles	1929 x 1100 x 96 mm (75.95" x 43.31" x3.76") (TBD)
Weight	50.7 kg/111.8 lbs (TBD)
Wall-Hanging Pitch	600 x 400 mm(VESA compliant) M8
