Mélangeur de direct 2ME

AV-HS6000

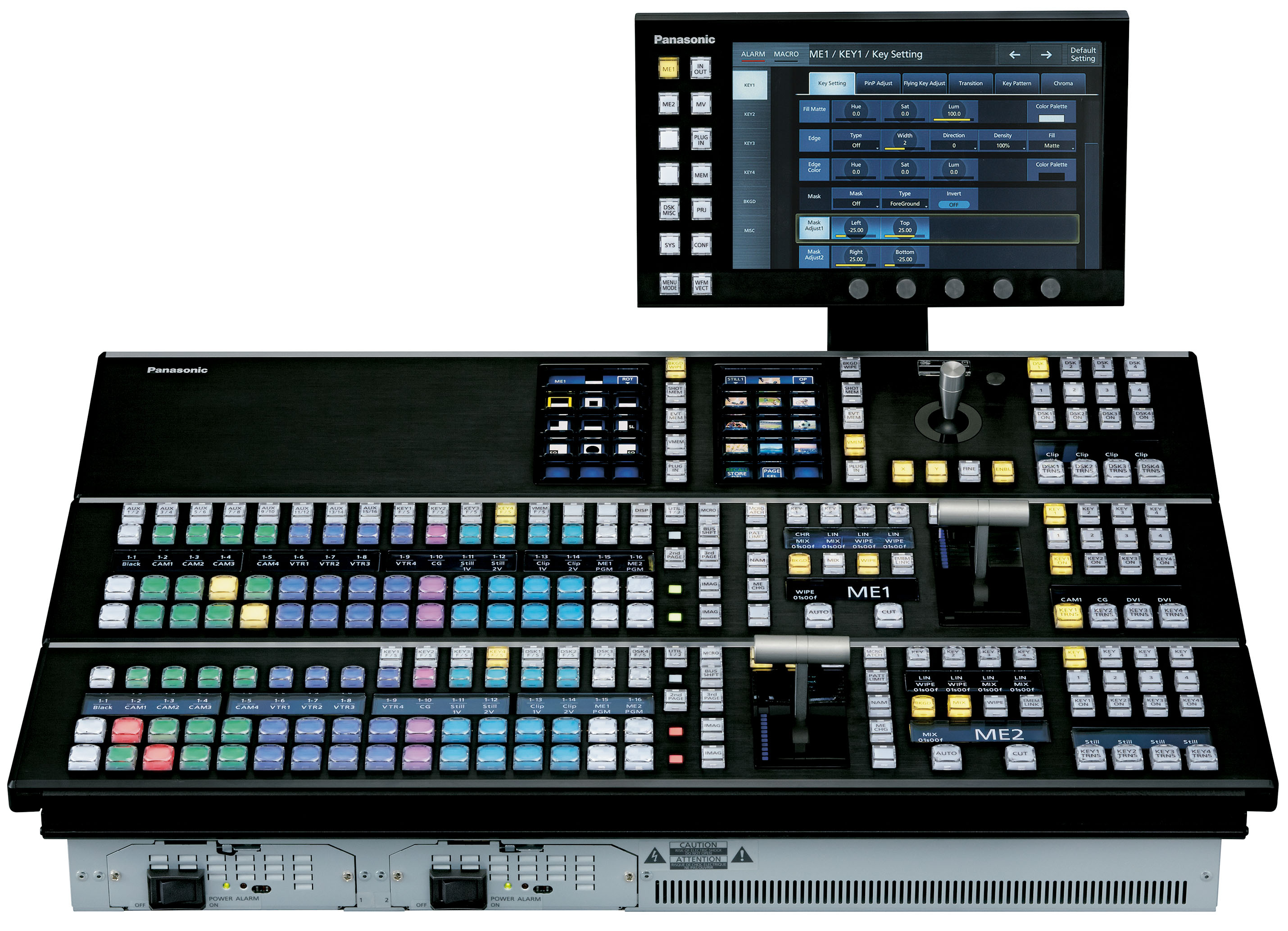

Mélangeur de direct 2ME avec panneau de commande à interface graphique ergonomique

Scroll down

Principales caractéristiques

34 entrées (SDI × 32, DVI × 2) et 16 sorties SDI ; synchronisation d'images intégrée à toutes les entrées
Sortie simultanée aux formats 1080p et 1080i
4 affichages MultiViewer indépendants ; un seul affichage MultiViewer peut afficher jusqu'à 16 sources vidéo
Fonction d'incrustation chromatique haute qualité en temps réel, basée sur les algorithmes Primatte®*. 1 voie par défaut, jusqu'à 4 voies possibles**
Configuration du mélangeur via l'écran tactile AV‑HS60C3G de 10,1" (en option) ou via un PC et une souris USB

Mélangeur 2ME utilisant un nouveau panneau de commande à interface graphique pour offrir une commutation de précision.

Malgré sa petite taille (3U), l'appareil dispose d'un grand nombre d'entrées/sorties, y compris 32 entrées SDI, 2 entrées DVI et 16 sorties SDI, afin d'assurer une excellente intégration système.  Pour couronner le tout, 4 DVE par ME permettent de créer divers effets de transition lors de la production de vidéos créatives quand le rythme de la situation exige une réactivité sans faille.

Trois types de panneaux de commande peuvent être utilisés. Les panneaux C1 et C2 offrent 24 boutons XPT et 4 pages, permettant une commutation aisée entre les 96 sélections au total. Le nouveau panneau compact C4 est 30 % plus petit que la version C1/C2 et peut être plus facilement intégré dans les petits studios et les véhicules de radiodiffusion.

Control Panel AV-HS60C1/AV-HS60C2

Control Panel AV-HS60C4

Model no.ME NumberXPTPower SupplyWidth
AV-HS60C12 ME24 XPTSingle Power Supply980 mm (38-19/32 inches)
AV-HS60C22 ME24 XPTRedundant Power Supply980 mm (38-19/32 inches)
AV-HS60C42 ME16 XPTRedundant Power Supply656 mm (25-13/16 inches)

La gamme AV-HS6000 comprend les produits suivants :

  • Unité centrale AV-HS60U2E (alimentation double)
  • Panneau de commande AV-HS60C2E (alimentation double)
  • Écran de contrôle AV-HS60C3G (écran tactile LCD)
  • Licence d'incrustation chromatique Chromakey AV-SFU60G (logiciel + clé)
  • Option de stockage interne AV-HS60D1G (SSD)

Principales caractéristiques / avantages

- 32 entrées (2x DVI) et 16 sorties SDI ; synchronisation d'images intégrée à toutes les entrées
- Correction colorimétrique sur 8 entrées et 4 sorties **
- Up conversion sur 4 entrées et down conversion sur 2 sorties
- 4 DVE et 2 DVE 2D par ME pour gérer les arrière-plans et les clefs
- Les bus AUX1 à AUX4 sont équipés de transitions MIX.
- Fonction d'incrustation chromatique haute qualité en temps réel, basée sur les algorithmes Primatte®* 1 voie par défaut, jusqu'à 4 voies possibles**
- 4 incrustateurs par ME (8 voies en tout) avec fonctionnalité PinP
- 4 incrustateurs aval et 4 amont**
- 4 affichages MultiViewer indépendants
- Un seul affichage multiview peut afficher jusqu'à 16 sources vidéo
- Possibilité d'afficher les noms des sources, les compteurs, les mesures de niveau sonore et les marqueurs de sécurité
- La mémoire de prise, d'événement ou macro permet d'enregistrer et de réutiliser les effets les plus fréquents
- Enregistrement des clips vidéo et des images fixes sur quatre voies chacun pour une utilisation facile dans des effets de volet
- Configuration du mélangeur via l'écran tactile de type 10,1 AV‑HS60C3G (en option) ou via un PC et une souris USB



Nouvelle version 3.0, téléchargement gratuit disponible en juillet 2015 :

  • Format 1080/50p et signaux 3G-SDI pris en charge
  • Sortie simultanée aux formats 1080p et 1080i
  • Enregistrement audio sur les clips mémoire vidéo, permettant une transition par balayage avec du son
  • Redondant et multi-opérations avec jusqu'à 3 panneaux de commande et 2 unités centrales
  • Panneau de commande logiciel permettant de contrôler le HS6000 depuis un PC ou une tablette



Nouveau logiciel plug-in, téléchargement gratuit disponible en juillet 2015 :

  • Contrôle d'enregistreurs P2 (série), par mémoire Macro et Menu
  • Liaison contrôle de bus AW-RP120
  • Contrôle de bus via un panneau de commande routeur tiers (Evertz, Grass Valley** et Utah)

*Primatte® est une marque déposée de IMAGICA DIGIX Inc. L'utilisation du nom et des brevets associés à Primatte® sont la propriété d'IMAGICA DIGIX Inc.
**disponible en version V2.00.00 ou ultérieure



Tableau des spécifications

Mainframe AV-HS60U2P/E
Power SupplyAC100 V to 240 V, 50 Hz/60 Hz (AV-HS60U2 supports redundant power supply)
Power Consumption110 W
Ambient Operating Temperature0°C to 40°C (32°F to 104°F)
Operating Ambient Humidity10% to 90% (no condensation)
Storage Temperature0°C to 40°C (32°F to 104°F)
Storage Humidity10% to 90% (no condensation)
Weight482 mmx132 mmx418 mm (18-31/32 inchesx5-3/16 inchesx16-15/32 inches)(excluding protrusions)

Ressources et téléchargements
