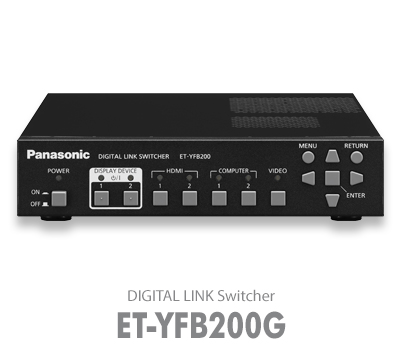

DIGITAL LINK Switcher – einfache Integration der AV-Steuerung

ET-YFB200G

Discontinued

DIGITAL LINK Switcher

Technische Daten Seite teilen

Key features of ET-YFB200G

Hauptmerkmale

Übertragung mit DIGITAL LINK über Entfernungen von bis zu 150 m über ein einzelnes LAN-Kabel

Niedrigere Verkabelungskosten und verringerter Verdrahtungsaufwand

Eigenständigkeit durch integrierten Splitter, Schalter, Scaler und DIGITAL LINK-Umwandlungstechnologie

Verbinden Sie mehrere ET-YFB200G-Schalter, um zusätzliche Displays einzubinden

Kompakte Half-Rack-Maße

2 x DIGITAL LINK (auf Basis der HDBaseT™-Technologie) Ausgabe unkomprimierter digitaler HD-Video-, Audio- und Steuersignale an zwei Projektoren/Displays.

Ein einfaches und erweiterbares AV-Verteilsystem

DIGITAL LINK sendet HDMI-, unkomprimierte HD-Digitalvideo-, Audio- und Steuersignale (Ethernet, RS-232C) mittels eines CAT5e-Kabels (oder höher) über eine Distanz von bis zu 100 m
Der Long Reach-Modus unterstützt eine Signalübertragung von bis zu 1080/60 p über 150 m (nur beim Projektor PT-DZ780*1)
Niedrigere Verkabelungskosten und verringerter Verdrahtungsaufwand
Eigenständigkeit durch integrierten Splitter, Schalter, Scaler und DIGITAL LINK-Umwandlungstechnologie
Verbinden Sie mehrere ET-YFB200G-Schalter, um zusätzliche Displays einzubinden
Kompakte Half-Rack-Maße

Sehr hohe und anpassbare Leistung

High-Speed-Videoschaltung
Verbinden Sie mehrere Quellgeräte über 2 HDMI IN-, 2 Computer IN- und Video IN-Anschlüsse
Drei Audio-Eingänge verfügbar
Über 2 DIGITAL LINK-Ausgänge können AV- und Steuersignale an 2 Projektoren oder Displays verteilt werden
Dank des DVI-D-Ausgangs können Ausgangssignale visuell auf einem PC-Monitor überprüft werden

Einfache und zuverlässige Bedienung

Die Frühwarnsoftware ET-SWA100 (optional) ermöglicht die einfache Identifizierung und Behebung von Fehlern
Browserbasierte Fernsteuerung von PC oder Tablet (eingeschränkte Funktionalität)
Steuerung von ET-YFB200G über Display-Fernbedienung*2
Die Tasten Ein/Standby für einzelne Displays befinden sich am vorderen Bedienfeld
Benutzerfreundliche Soft-Touch-Tasten
Niedriger Energieverbrauch

*1 Ab April 2015.

*2 Für DIGITAL LINK-fähige Projektoren und professionelle Displays von Panasonic.

Produktgalerie

Specifications of ET-YFB200G

Tabelle der Spezifikationen

Power supply	DC 16 V (DC input terminal)
Power consumption(use with supplied AC adaptor)	32 W [0.15 W with power off] (including power consumption of AC adaptor)
AC adapter -> Input	100 V–240 V AC (1.5 A–0.8 A)
AC adapter -> Output	DC 16 V, 3.75 A
Terminals -> COMPUTER 1 IN	D-sub HD 15-pin (female) x 1 (RGB/YPBPR/YCBCR x 2)*1
Terminals -> COMPUTER 2 IN	D-sub HD 15-pin (female) x 1
Terminals -> VIDEO IN	Pin jack x 1 (composite video)
Terminals -> S-VIDEO IN	Pin jack x 1 (composite video)

Technische Daten Download full specifications

Zugehörige Produkte

PT-VMZ7ST Series

PT-VMZ6ST

6.000 lm LCD-Laserprojektor - Reduzieren Sie Schatten, erhöhen Sie die Flexibilität mit umweltfreundlicher Kurzdistanzprojektion

Produkt anzeigen

Key Features
Stressfreie Installation passt sich an verschiedene Layouts an
Klare Projektion in hellen Räumen
Umweltfreundliches Design

PT-VMZ7ST Series

PT-VMZ7ST

7.000 lm LCD-Laserprojektor - Reduzieren Sie Schatten, erhöhen Sie die Flexibilität mit umweltfreundlicher Kurzdistanzprojektion

Produkt anzeigen

Key Features
Stressfreie Installation passt sich an verschiedene Layouts an
Klare Projektion in hellen Räumen
Umweltfreundliches Design

SQ1 Series

TH-55SQ1

Großes, professionelles und elegantes 4K-Signage-Display. Ausgerüstet mit fortschrittlichen und professionellen Funktionen bietet es eine schlanke, leichte und skalierbare Lösung, die jegliche Installationen erleichtert.

Produkt anzeigen

Key Features
4K IPS-Panel mit 55" und 500 cd/m2 mit schlankem und elegantem Design für Dauerbetrieb
Hohe Bildqualität durch HDR-Unterstützung (HLG-System), sodass helle und dunkle Bilder auf realistische Weise angezeigt werden
4K-USB-Media-Player: externe Geräte werden überflüssig und Updates über LAN ermöglicht
High expandability with ultra-slim Intel® SDM (Intel® Smart Display Module), DisplayPort connection for daisy-chain signage, multiple screen function (quad, PinP, PbyP) and 4K DIGITAL LINK
Flexible und leichte Installation entweder im Hoch- oder Querformat

SQ1 Series

TH-49SQ1

Großes, professionelles und elegantes 4K-Signage-Display. Ausgerüstet mit fortschrittlichen und professionellen Funktionen bietet es eine schlanke, leichte und skalierbare Lösung, die jegliche Installationen erleichtert.

Produkt anzeigen

Key Features
4K IPS-Panel mit 49" und 500 cd/m2 mit schlankem und elegantem Design für Dauerbetrieb
Hohe Bildqualität durch HDR-Unterstützung (HLG-System), sodass helle und dunkle Bilder auf realistische Weise angezeigt werden
4K-USB-Media-Player: externe Geräte werden überflüssig und Updates über LAN ermöglicht
High expandability with ultra-slim Intel® SDM (Intel® Smart Display Module), DisplayPort connection for daisy-chain signage, multiple screen function (quad, PinP, PbyP) and 4K DIGITAL LINK
Flexible und leichte Installation entweder im Hoch- oder Querformat

Showing 4 of 4

Ressourcen & Downloads

View in Downloads

Alle auswählen

ET-YFB200G Operating Instructions (German)

Herunterladen

ET-YFB200G Operating Instructions (English)

Herunterladen

Alle auswählen

ET-YFB200G Spec File (English)

Herunterladen

Alle auswählen

ET-YFB200G RS-232C control spec

Herunterladen

Alle auswählen

Preliminary Brochure 2025

Herunterladen

Sorry there was an error...
The files you selected could not be downloaded as they do not exist.

Sie haben Dokument ausgewählt..
Continue to select additional items or download selected items together as a zip file.

Sie haben 1 Dokument ausgewählt.
Wählen Sie weitere Dokumente aus oder laden Sie die aktuelle Auswahl herunter.

Ausgewählte Datei herunterladen

Power supply	DC 16 V (DC input terminal)
Power consumption(use with supplied AC adaptor)	32 W [0.15 W with power off](including power consumption of AC adaptor)
AC adapter -> Input	100 V–240 V AC (1.5 A–0.8 A)
AC adapter -> Output	DC 16 V, 3.75 A

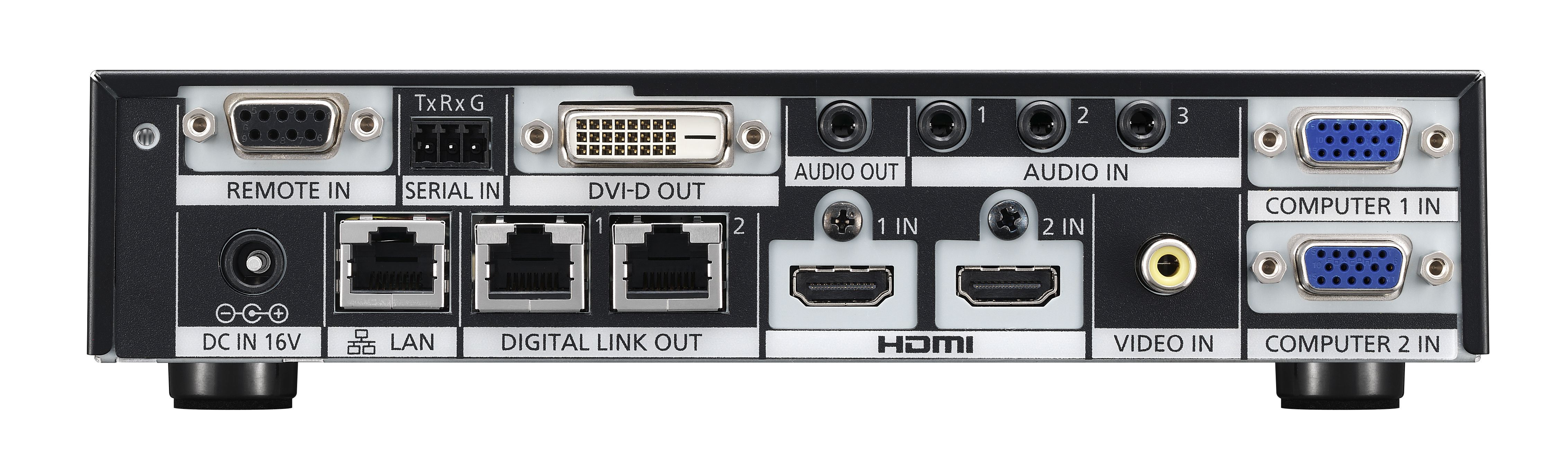

Terminals -> COMPUTER 1 IN	D-sub HD 15-pin (female) x 1 (RGB/YPBPR/YCBCR x 2)*1
Terminals -> COMPUTER 2 IN	D-sub HD 15-pin (female) x 1
Terminals -> VIDEO IN	Pin jack x 1 (composite video)
Terminals -> S-VIDEO IN	Pin jack x 1 (composite video)
Terminals -> AUDIO IN 1	M3 (L-R) x 1
Terminals -> AUDIO IN 2	M3 (L-R) x 1
Terminals -> AUDIO IN 3	M3 (L-R) x 1
Terminals -> DIGITAL LINK OUT 1	RJ-45 x 1 for DIGITAL LINK connection (video, audio and control signals), HDBaseT™ compliant
Terminals -> DIGITAL LINK OUT 2	RJ-45 x 1 for DIGITAL LINK connection (video, audio and control signals), HDBaseT™ compliant
Terminals -> DVI-D OUT	DVI-D 24-pin x 1 (DVI 1.0 compliant, compatible with HDCP, compatible with single link only)
Terminals -> SERIAL IN	3-pin 3.5 mm detachable terminal block for external control (RS-232C compliant)
Terminals -> AUDIO OUT	M3 (L-R) x 1 (variable)
Terminals -> REMOTE IN	D-sub 9-pin (female) x 1 for external control (parallel)
Terminals -> LAN IN	RJ-45 x 1 for network connection, 10Base-T/100Base-TX, compatible with PJLink
Terminals -> HDMI 1 IN	HDMI 19-pin x 2 (Deep Color, compatible with HDCP),audio signal: linear PCM (sampling frequencies: 48 kHz, 44.1 kHz, 32 kHz)
Terminals -> HDMI 2 IN	HDMI 19-pin x 2 (Deep Color, compatible with HDCP),audio signal: linear PCM (sampling frequencies: 48 kHz, 44.1 kHz, 32 kHz)
Mechanical -> Dimensions (W)	210 mm (8-9/32") (not including protruding parts)
Mechanical -> Dimensions (H)	44 mm (1-23/32") (not including protruding parts)
Mechanical -> Dimensions (D)	250 mm (9-27/32") (not including protruding parts)
Mechanical -> Weight^*2	Approximately 1.3 kg (2.87 lbs)
Mechanical -> Operating environment (Temperature)^*3	0-40 °C (32-104 °F)
Mechanical -> Operating environment (Humidity)	20-80 % (no condensation)
Supplied accessories	AC adaptor x 1, power cords (2 m) x 3, AC power cord holder x 1, AC power cord holder screw x 1,mounting brackets for rack installation x 2, countersunk screws x 6, legs x 4, screws for installing legs x 4,plug for 3-pin 3.5 mm detachable terminal block x 1
Fußnote	: S-Video signals can be input with an S-Video conversion cable (ET-ADSV). : Average value. May differ depending on models. : Please use at elevations below 2,700 m (8,858 ft) above sea level. When used at 1,400 m to 2,700 m (4,593 ft to 8,858 ft) above sea level, operating temperature range is 0 °C to 35 °C (32 °F to 95 °F).
