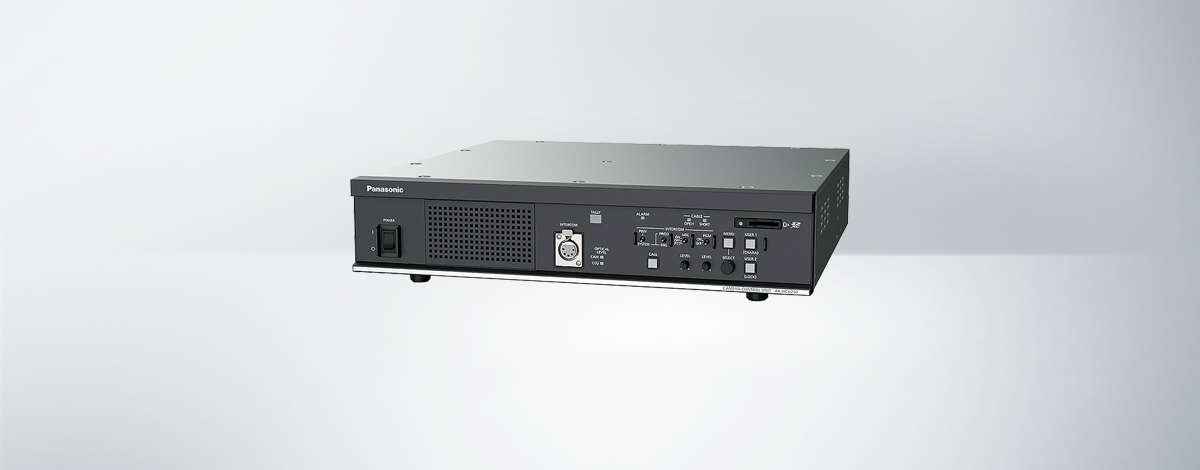

AK-HCU250

Key features of AK-HCU250

Hauptmerkmale

Kostengünstige Kamerasteuerungseinheit (CCU) mit hochwertigen Kamerasystemen und Glasfasertechnik für Signalübertragung über große Entfernungen. Die CCU ist mit einer Intercom-Line und zwei Audio-Lines ausgestattet und verfügt zwischen Kamera und CCU über eine 3G-Trunk- und 3G-Prompter-Schaltung.

Produktgalerie

Only videos

Only images

Alle

Herunterladen

Herunterladen

Blacktraxx Real Time Automation | Panasonic Live @IBC 2017

NAB2016: Panasonic Varicam, 4K lineup, 8K demo - Video Cover

Broadcasting equipment delivered excitement across the world – Rio 2016 Behind the Scenes - Video Cover

View from the top | Andre Meterian on Panasonic Live@IBC 2017 - Video Cover

Tour of the live studio Panasonic Live IBC 2017 - Video Cover

IBC 2017 | TEASER | 15-19 September 2017 | Hall 11 | Stand C45 | RAI Amsterdam - Video Cover

Zugehörige Produkte

Studio Cameras

AK-PLV100GSJ

Die PLV100 setzt die Geschichte der VariCam mit filmischen Look, Vlog und dualem nativem ISO fort und optimiert Multikamera-Live-Aufnahmen als eine speziell entwickelte Studiokamera für einfache Cine-Live-Produktionen.

Produkt anzeigen

Key Features
Ausgestattet mit einem grossformatigen 5,7K-Super-35-mm-Sensor und einem PL-Mount für Kino-Objektive für Looks mit geringer Tiefenschärfe.
Die Aufnahme-Bildrate kann auf Cinematic 24p / 30p auf 60p-System umgeschaltet werden, sodass problemlos zwischen einem 24p / 30p-Look und einem Standard-Broadcast-60p-Look gewechselt werden kann.
Ermöglicht die Ausgabe von SMPTE ST 2110-Video direkt vom Kamerakopf aus und erfordert lediglich eine Glasfaserverbindung für Rückeingang, Intercom-Eingang/-Ausgang, PTP-Synchronisation, Trunk-Out und Tally-Eingang.Zukünftige Unterstützung geplant
Die Kompatibilität mit Panasonic 2/3-Typ (Zoll-) Studiokamera-Systemausrüstungen ermöglicht die Verwendung von CCUs (UCU600 und HCU250), ROPs (HRP1010 und HRP1015) und anderem Zubehör.
V-LOG-Ausgang* für einen großen Dynamikbereich und einen satten Farbraum sowie Dual Native ISO* für hervorragende Leistung bei schlechten Lichtverhältnissen

Showing 1 of 1

Ressourcen & Downloads

View in Downloads

Image Data

Alle auswählen

AK-HCU250 Front High-res

Herunterladen

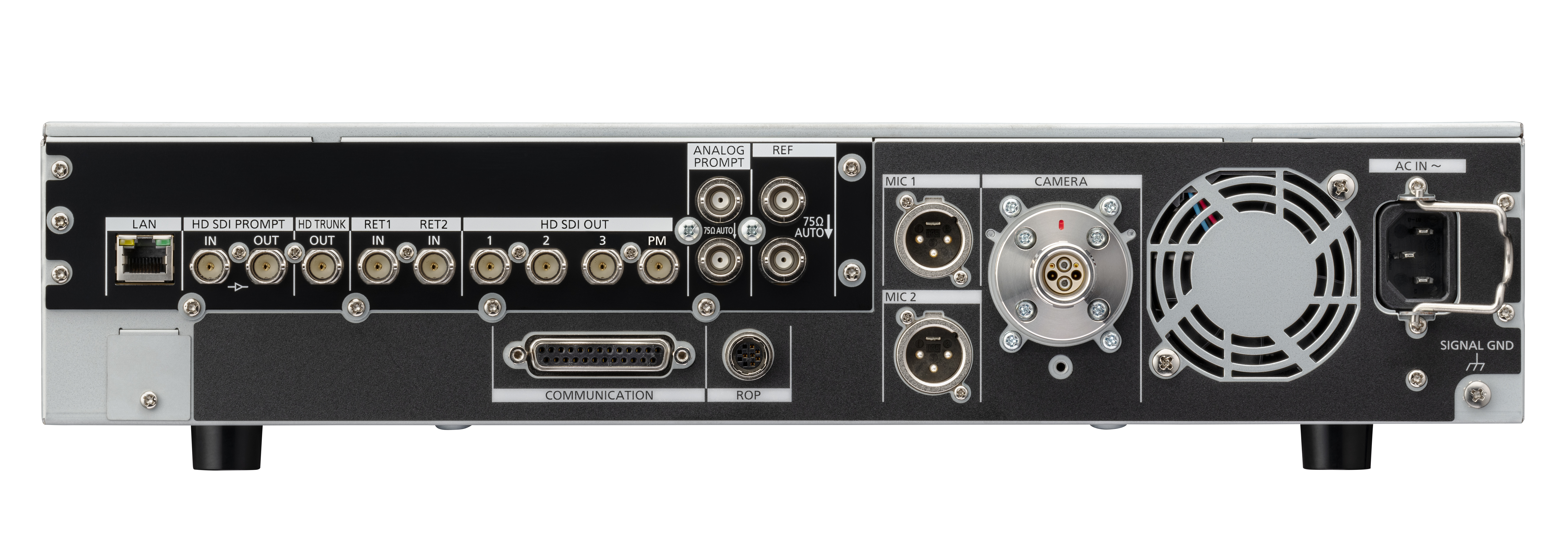

AK-HCU250 Rear Boad High-res

Herunterladen

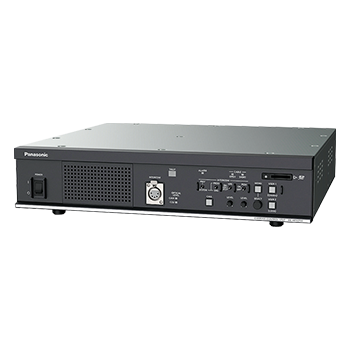

AK-HCU250 Slant High-res

Herunterladen

AK-HCU250 Rear Board

Herunterladen

Sorry there was an error...
The files you selected could not be downloaded as they do not exist.

Sie haben Dokument ausgewählt..
Continue to select additional items or download selected items together as a zip file.

Sie haben 1 Dokument ausgewählt.
Wählen Sie weitere Dokumente aus oder laden Sie die aktuelle Auswahl herunter.

Ausgewählte Datei herunterladen

Full specifications

Technische Daten herunterladen

Camera Control Unit (CCU) -> General -> Power Supply	AK-HCU250PJ/HCU250PSJ : 100 V - 120 V AC, 50 Hz/60 Hz AK-HCU250EJ/HCU250ESJ : 100 V - 240 V AC, 50 Hz/60 Hz AK-HCU250PTJ : 100 V - 120 V AC, 50 Hz/60 Hz
Camera Control Unit (CCU) -> General -> Current Consumption	3A
Camera Control Unit (CCU) -> General -> Capacity for Supplying Power to a Camera	DC 190 V , 0.6 A (AK-HCU250PJ/250PSJ/250EJ/250ESJ)
Camera Control Unit (CCU) -> General -> Operating Temperature	0 °C to 40 °C (32 °F to 104 °F)
Camera Control Unit (CCU) -> General -> Humidity	10% to 90% (no condensation)
Camera Control Unit (CCU) -> General -> Storage Temperature	−20 °C to 60 °C (−4 °F to 140 °F)
Camera Control Unit (CCU) -> General -> Weight	Approx. 7.4 kg (16.28 lb) (main unit only)
Camera Control Unit (CCU) -> General -> Dimensions	W 424 mm x H 88 mm x D 401 mm (16-5/8 inches x 3-7/16 inches x 15-13/16 inches) (excluding protrusions)
Camera Control Unit (CCU) -> Input/Output -> System Format	1920x1080/59.94p/50p/29.97p/25p/23.98p * when using AK-HUC01 3840 x 2160/59.94p/50p/29.97p/25p/23.98p
Camera Control Unit (CCU) - > Video Input/Output - > < HD SDI 1-3 > Terminal	BNC x 3 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < HD SDI PM > Terminal	BNC x 1 1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < RET IN1-2 > Terminal	BNC x 2 (internal FS) 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < HD SDI PROMPTER IN > Terminal	BNC x 1 (internal FS) 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < HD SDI PROMPTER OUT > Terminal	BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < HD TRUNK OUT >Terminal	BNC x 1 3G/1.5G-SDI: 0.8 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < REF > Terminal	BNC x 2 3-value sync/1 V VBS signal [p-p], 75 Ω 3-value sync/1 V VBS signal [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < ANALOG PROMPT IN > Terminal	BNC x 1 VBS signal: 1 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < ANALOG PROMPT OUT > Terminal	BNC x 1 VBS signal: 1 V [p-p], 75 Ω
Camera Control Unit (CCU) - > Video Input/Output - > < MIC1-2 > Terminal	XLR x 2, 3-pin male, 0 dBm/600 Ω
Camera Control Unit (CCU) - > Intercom - > < INTERCOM > Terminal	XLR x 1, 5-pin female
Camera Control Unit (CCU) - > Other Input/Output - > < CAMERA > Terminal	Optical fiber multi connector x 1 AK-HCU250PJ/HCU250EJ: Tajimi Electronics Co., Ltd., AK-HCU250PSJ/HCU250ESJ: LEMO AK-HCU250PTJ:ST connector x2
Camera Control Unit (CCU) - > Other Input/Output - > < ROP > Terminal	10 pins x 2
Camera Control Unit (CCU) - > Other Input/Output - > < COMMUNICATION > Terminal	25 pins x 1
Camera Control Unit (CCU) - > Other Input/Output - > < LAN > Terminal	RJ45 x 1
4K/12G-SDI Interface Kit AK-HUC01 -> General -> Operating Temperature	0 °C to 40 °C (32 °F to 104 °F)
4K/12G-SDI Interface Kit AK-HUC01 -> General -> Operating Humidity	10% to 90% (no condensation)
4K/12G-SDI Interface Kit AK-HUC01 -> General -> Weight	Approx. 140 g (0.31 lbs) (including heat sink)
4K/12G-SDI Interface Kit AK-HUC01 -> General -> Dimensions	Approx. 177 mm x 24.7 mm x 95.3 mm (6-31/32 inches x 31/32 inches x 3-3/4 inches)
4K/12G-SDI Interface Kit AK-HUC01 - > Input/Output - > < UHD/HS/HD SDI OUT1 > terminal	BNC x 1, 12G / 6G / 3G /1.5G HD SDI : 0.8 V [p-p], 75 Ω
4K/12G-SDI Interface Kit AK-HUC01 - > Input/Output - > < UHD/HS/HD SDI OUT2 > terminal	BNC x 1, 12G / 6G / 3G /1.5G HD SDI: 0.8 V [p-p], 75 Ω
4K/12G-SDI Interface Kit AK-HUC01 - > Input/Output - > < UHD/HS/HD SDI OUT3 > terminal	BNC x 1, 3G / 1.5G HD SDI: 0.8 V [p-p], 75 Ω
4K/12G-SDI Interface Kit AK-HUC01 - > Input/Output - > < UHD/HS/HD SDI OUT4 > terminal	BNC x 1, 3G / 1.5G HD SDI: 0.8 V [p-p], 75 Ω
